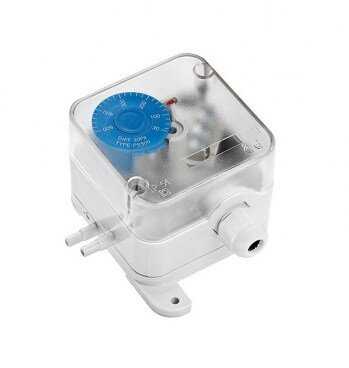

Датчики температуры PS500 и PS1500

Простые и надежные электроконтактные датчики дифференциального давления PS500 и PS1500 для воздуха и неагрессивных газов. Применяется в системах вентиляции и кондиционирования для контроля изменения давления.

ФУНКЦИИ:

• Индикация загрязнения воздушного фильтра.
• Подтверждение работы вентилятора.
• Контроль обмерзания рекуператора.

Принцип работы датчика давления основан на измерении давления «до» и «после» элементов вентиляционной системы: вентилятора, фильтра или рекуператора.

Если перепад давления превысил установленное значение, то контакт датчика переключается и может быть выдан сигнал на управляющий модуль системы вентиляции.

Индикация загрязнения фильтра; трубка “+” устанавливается до фильтра (по ходу воздушного потока), трубка устанавливается после фильтра.

Подтверждения работы вентилятора: трубка устанавливается до вентилятора (по ходу воздушного потока), трубка устанавливается после вентилятора.

Контроль обмерзания рекуператора; трубка “+” устанавливается до рекуператора (по ходу воздушного потока), трубка устанавливается после рекуператора,

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Габаритные размеры: 73x105x63 мм.
• Вес. 0,15 кг.
• Рабочая температура; от минус 20 до 60 °С.
• Температура хранения; от минус 40 до 85 °С.
• Максимальное давление в системе: 50 кПа.
• Механическая износостойкость; не менее 1 000 000 операций.
• Класс защиты: IР54.
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм.
• Усилие затяжки: 0,3 Н*м.
• В комплект поставки входят крепежные винты, пластиковые переходы и трубки.
