Устройство плавного пуска ATS 01,22

Устройства ATS01 и ATS22 обеспечивают оптимальную работу питающей сети и двигателей за счет контролируемого безударного плавного пуска и торможения.

Устройство плавного пуска постепенно повышает напряжение, обеспечивая плавный равномерный разгон, без скачков тока или вращающего момента.
Рекомендуется для вентиляторов с двигателями от 3 кВт и выше и для вентиляторов с ременной передачей.

Применяется в системах вентиляции и кондиционирования для защиты двигателя вентилятора.

ПРИНЦИП РАБОТЫ

Устройства плавного пуска и торможения ATS01и ATS22 обеспечивают ограничение пускового тока за счет управления величиной напряжения в двух фазах питания двигателя.

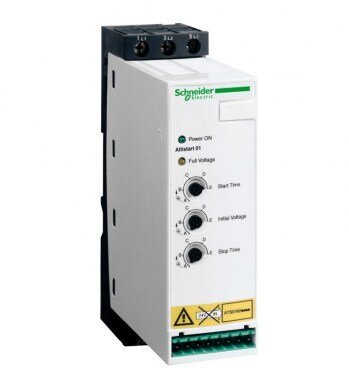

На лицевой стороне ATS01 находятся потенциометры которые позволяют настроить следующие параметры работы:

• время пуска двигателя,
• время торможения,
• начальный уровень напряжения в зависимости от момента нагрузки двигателя.



Для ATS22 настройка производится с клавиатуры, возможно задание параметров работы через Modbus.


Простота и низкая стоимость 　ATS делают их конкурентоспособными по отношению к электромеханическим 　(переключение со звезды на треугольник) и автотрансформаторным устройствам плавного пуска.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 380В, 50 Гц.
• Рабочая температура: от минус 10 до 50°С.
• Монтаж: на 35 мм DIN-рейку для ATS01 или на основание для ATS22.
• Степень защиты: IP20.
