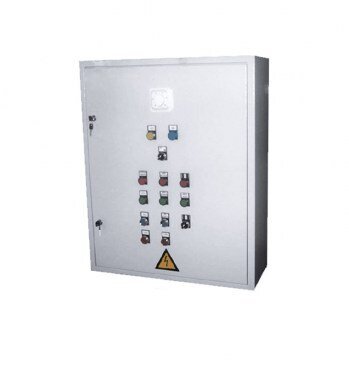

Щит управления электрическими нагревателями ЩУ7

Регулировка температуры приточного воздуха при помощи симисторного и шагового регулятора температуры.

Симисторный регулятор поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя.

При необходимости, шаговый регулятор включает/выключает дополнительную ступень нагревателя.

Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт.

Общее количество ступеней должно быть не более 6 шт.

Мощность электрического нагревателя — от 60 до 132 кВт, вентилятора — от 4,0 до 7,5 кВт.

ФУНКЦИИ:

• регулирование температуры приточного воздуха;
• включение/выключение электропривода воздушной заслонки;
• защита двигателя вентилятора;
• индикация загрязнения фильтра;
• задержка на отключение вентилятора для продувки ТЭНов и отключение щита управления по сигналу пожарной сигнализации.
