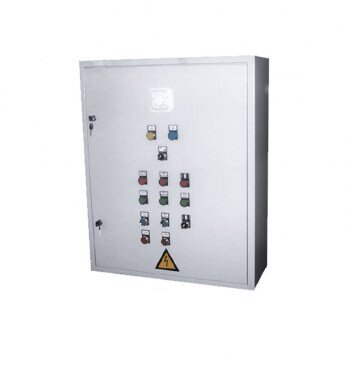

Щит управления электрическими нагревателями ЩУ8

Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц. Частотный регулятор ATV212 Schneider Electric (Франция).

Регулировка температуры приточного воздуха при помощи симисторного и шагового регулятора температуры.

Симисторный регулятор поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя.

При необходимости, шаговый регулятор включает/выключает дополнительную ступень нагревателя.

Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт. Общее количество ступеней должно быть не более 6 шт. Мощность электрического нагревателя — от 60 до 132 кВт, вентилятора — от 4,0 до 7,5 кВт.

ФУНКЦИИ:

• регулирование скорости вращения вентилятора, частотный преобразователь внутри щита управления;
• регулирование температуры приточного воздуха;
• включение/выключение электропривода воздушной заслонки;
• защита двигателя вентилятора;
• защита от перегрева ТЭНов калорифера;
• задержка на отключение вентилятора для продувки ТЭНов калорифера;
• вкл/выкл. вентилятора и электрокалорифера кнопками на дверце щита управления;
• блокирование включения нагревателя без включения вентилятора;
• откр/закр вентиляционной заслонки (привод 220 В трехпроводное управление);
• отключение питания по сигналу пожарной сигнализации (NO);
• индикация загрязнения фильтра;
• поддержание заданной температуры в канале вентиляции;
• возможность подключения дифференциального датчика давления (докупается PS500).
