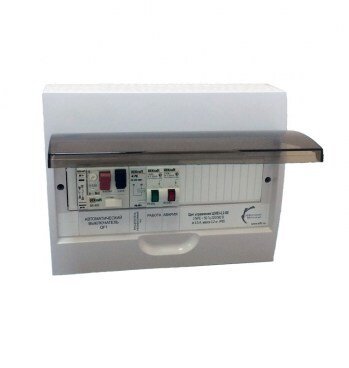

Щит управления вентилятором ЩУВ3

Щит управления ЩУВ3 предназначен для пуска и защиты от перегрузки по току трехфазных вентиляторов (питание 380 В), не оснащенных термоконтактами.

ФУНКЦИИ

• Защита двигателя вентилятора от перегрузки по току.
• Дистанционное управление работой вентилятора.
• Возможность подключения к щиту частотного регулятора.
• Есть возможность управления с выносного пульта, индикация режимов работы и аварии.
• Дистанционное включение вентилятора замыканием внешних контактов.
• К щиту управления можно подключить частотный регулятор РМТ или ATV212.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 380 В ± 15%, 50 Гц;
• Рабочая температура: от 0 до + 40 °С.

В состав щита управления входят автоматический выключатель, магнитный пускатель, кнопки ПУСК и СТОП.

Щиты управления ЩУВ3 обеспечивают пуск, останов, защиту вентилятора от перегрузки по току и индикацию его состояния:

• пуск и останов вентилятора от кнопок в щите управления;
• внешний пуск от выносного пульта управления. Индикация состояний РАБОТА и АВАРИЯ;
• пуск от внешнего контакта, может быть использован для управления вентиляторами дымоудаления;
• управление приводом воздушной заслонки (питание привода 220 В, возвратная пружина);
• защита двигателя вентилятора от перегрузки и от короткого замыкания;
• возможность регулирования скорости вентилятора при подключении частотного преобразователя;
• отключение вентилятора НЗ контактом пожарной сигнализации.
