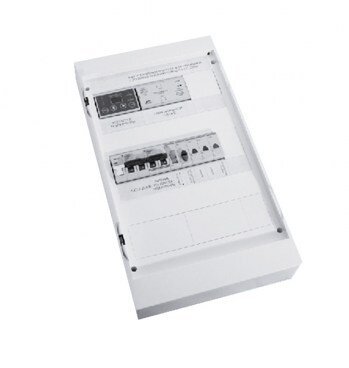

Щит управления калорифером ЩУТ1-4,0; 5,5 (380)

Стандартный щит управления приточной вентиляционной системы с водяным калорифером. Канальный вентилятор на 380В, мощностью до 5,5 кВт.

Двигатель должен быть оснащен термоконтактами. Возможно дистанционное управление щитом частотным регулятором оборотов АTV21.

ФУНКЦИИ:

• индикация текущей температуры в канале вентиляции;
• активная защита от замерзания теплоносителя;
• возможность подключения частотного регулятора скорости;
• ручной пуск и останов вентилятора (питание 380 В);
• универсальная защита двигателя вентилятора от перегрева при помощи реле ТР220;
• регулирование температуры приточного воздуха;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра - нужно докупить;
• управление работой циркуляционного насоса;
• подключение капиллярного термостата защиты от замерзания — нужно докупить;
• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;
• подключение частотного регулятора скорости вращения вентилятора соответствующей мощности;
• управление вентиляционной установкой непосредственно с регулятора оборотов;
• отключение вентилятора для продувки ТЭНов и отключение щита управления по сигналу пожарной сигнализации.

Минимально возможный состав приточной вентиляционной системы с водяным калорифером:

• приточный вентилятор на 380 В, мощность не более 4 или 5,5 кВт. Возможно подключение вытяжного вентилятора;
• смесительный узел СУ2 или СУ3. Тип смесительного узла подбирается под параметры водяного калорифера;
• воздушный клапан с электроприводом (рекомендуется). Привод с возвратной пружиной, питание 220 В. Например LF230 Belimo;
• воздушный фильтр (рекомендуется). Загрязнение фильтра определяется при помощи реле давления. Например, PS500;
• щит управления ШУТ1-4,0 или ЩУТ1-5,5;
• термостат защиты от замерзания (рекомендуется). Например TF30;
• частотный регулятор ATV212. Тип регулятора зависит от мощности вентилятора.

Комплектность щитов управления:

• щит управления в пластиковом корпусе 455х255х100 мм;
• канальный датчик температуры ТД1;
• накладной датчик температуры обратной воды TG-A130;
• руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта;
• щит управления приборы автоматики;
• упаковка.
